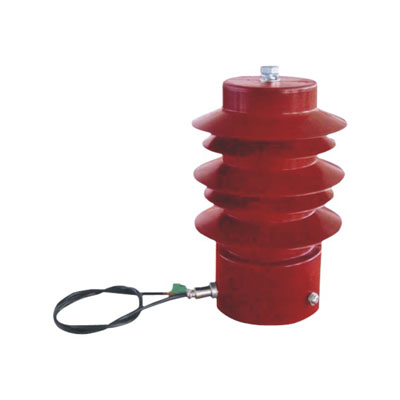

JEDZ-10系列电子式电压互感器

一、JEDZ-10系列电子式电压互感器概述：

本型号适用于小于等于12KV中性点非有效接地的电力系统中，与电子式仪表、微机测量保护设备配套使用，同时实现测量、控制、保护、数据传输与带电状态数字化检测等多种功能。由于采用特殊设计，不会产生铁磁谐振，二次短路时互感器不会烧毁。另外还具有功能消耗低，体积小精度高和安全性高等优点。

二、技术参数：

产品性能符合GB/T20840.7-2007《电子式电流互感器》以及IEC60044-7：2002

额定绝缘水平：7.2/32/60KV

额定频率：50HZ或60HZ.

环境温度：-25℃--+40℃

环境污秽程度：II

三、常规技术参数表Regular technical parameters

1	设备最高电压(High vollage of equipment)	7.2KV,12KV
2	额定一次电压( Rated primary vollage)
3	额定二次电压(Rated Secondary vollage)
4	额定输出数字量(Rated output digital quantity )	0×2D41
5	测量级准确级(Accurately class for measured)	0.2级
6	保护级准确级(Accurately class for protection)	3P
7	额定负荷(rated burden)	0.001VA,0.01VA,0.1VA,0.5VA
8	额定唤醒时间(Ratedd wake up time)	0
