LEZZBJ9-10A1系列电子式电流互感器

联系电话：18581858999 028-87690718


一、LEZZBJ9-10A1系列电子式电流互感器概述：

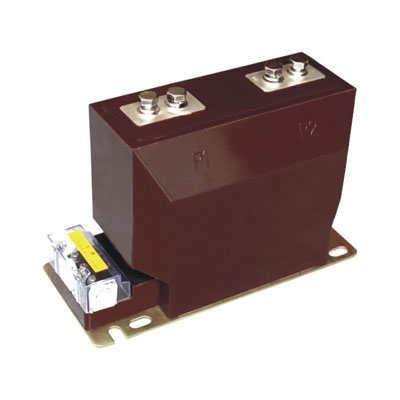

LEZZBJ9-10A1系列电子式电流互感器为环氧树脂浇注绝缘全封闭式柱式结构，可用于10KV级以下高压开关柜中，与电子式仪表、微机测量保护设备配套使用。测量范围宽，可同时实现测量、控制、保护和数据传输等多种功能。二次采用空心线圈或低功率小铁芯。能给电子式电能测量控制仪器以及微机保护装置准确提供与一次电流成比例的小电压信号。另外由于二次输出为小电压信号，二次开路时不会产生高电压，提高了整个系统的稳定性和准确性。

二、技术参数

产品性能符合GB/T20840.8-2007《电子式电流互感器》以及IEC60044-8：2002

额定绝缘水平：12/42/75KV

额定频率：50HZ或60HZ.

环境温度：-25℃--+40℃

环境污秽程度：II

此互感器为二次绕组可产生单绕组、双绕组、三绕组

三、常规技术参数表Regular technical parameters

表1:常规技术参数 common technical parameters

1	额定二次输出（测量级） Secondary rated output (measurement)	1V、1.5V、2.5V、4V

2	额定二次输出（保护级） Secondary rated output (protect)	150mV、200mV(空心线圈) Air core coil

3	额定二次输出（保护级） Secondary rated output (protect)	225mV、500mV(小铁心线圈) Smail core type coil

4	额定输出数字量（测量级） Rated output digital quantity (measurement)	0×2D41

5	额定输出数字量(保护级) Rated digital output for protection	0×01CF/0×00E7

6	测量级准确级 Accurately class for measured	0.2S、0.2

7	保护级准确级 Accurately class for protection	5TPE(空心线圈) Air core coil

8	保护级准确级 Accurately class for protection	5P25(小铁芯线圈) Smail core type coil

9	额定负荷 rated burden	2KΩ、20KΩ、2MΩ

10	暂定特性的额定对称短路电流倍数 Rated symmetrical short -circuit -current Facior for iransient performance	25

11	额定唤醒时间 Ratedd wake up time	100mS

12	额定一次时间常数 Rated a time constant	0

表2：额定一次电流及动稳定电流Rated current and dynamic stable current at a time

额定一次电流 rated primary current(A)	额定短时热电流 rated short time thermal current（Ith）	额定动稳定电流 rated dynamic current （Idyn）


30-150	150Ith	375Ith
200	24.5	45
300-400	31.5	80
500-600	45	112.5
800-1250	63	130
