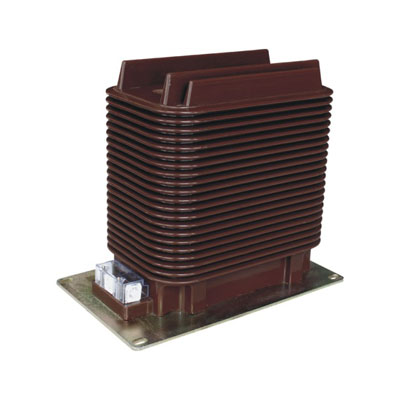

LEZZBJ9-35(Q)系列电子式电流互感器

联系电话：18581858999 028-87690718


一、LEZZBJ9-35(Q)系列电子式电流互感器概述:

LEZZBJ9-35(Q)系列电子式电流互感器为环氧树脂浇注绝缘全封闭支柱式结构。可用于35KV及以下高压开关柜中。与电子式仪表、微机测量保护设备配套使用。测量范围宽。可同时实现测量、控制、保护和数据传输等多种功能。二次采用空心线圈或低功率小一次电流成比例的小电压信号。另外由于二次输出为小电压信号，二次开路时不会产生高电压，提高了整个体统的稳定性和准确性。

二、技术参数:

产品性能符合GB/T20840.8-2007《电子式电流互感器》以及IEC60044-8：2002

额定绝缘水平：12/42/75KV

额定频率：50HZ或60HZ.

环境温度：-25℃--+40℃

环境污秽程度：II

此互感器为二次绕组可产生单绕组、双绕组、三绕组

表1:常规技术参数 common technical parameters

1	额定二次输出（测量级） Secondary rated output (measurement)	1V、1.5V、2.5V、4V

2	额定二次输出（保护级） Secondary rated output (protect)	150mV、200mV(空心线圈) Air core coil

3	额定二次输出（保护级） Secondary rated output (protect)	225mV、500mV(小铁心线圈) Smail core type coil

4	额定输出数字量（测量级） Rated output digital quantity (measurement)	0×2D41

5	额定输出数字量(保护级) Rated digital output for protection	0×01CF/0×00E7

6	测量级准确级 Accurately class for measured	0.2S、0.2

7	保护级准确级 Accurately class for protection	5TPE(空心线圈) Air core coil

8	保护级准确级 Accurately class for protection	5P25(小铁芯线圈) Smail core type coil

9	额定负荷 rated burden	2KΩ、20KΩ、2MΩ

10	暂定特性的额定对称短路电流倍数 Rated symmetrical short -circuit -current Facior for iransient performance	25

11	额定唤醒时间 Ratedd wake up time	100mS

12	额定一次时间常数 Rated a time constant	0

表2：额定一次电流及动稳定电流Rated current and dynamic stable current at a time

额定一次电流 rated primary current(A)	额定短时热电流 rated short time thermal current （Ith）		额定动稳定电流 rated dynamic current （Idyn）
额定一次电流 rated primary current(A)	kA	S	额定动稳定电流 rated dynamic current （Idyn）
20	4	1	10
30-40	4	2	10
50	1 2	1	30
75	1 6	1	40
100-150	25	1	63
200-300	31.5	1	80
400-600	31.5	2	80
800-1600	31.5	4	80
2000-3150	31.5	4	130
