JSGW-0.5型电压互感器

                                                                    一、JSGW-0.5型电压互感器概述：

  本型电压互感器为改进型小体积三相柱（带有开口三角接线的辅助二次线圈）干式电压互感器，适用于户内50HZ、3KV、6KV、10KV交流电路中做电压、电能测量以及继电保护用。

  二、结构简介：

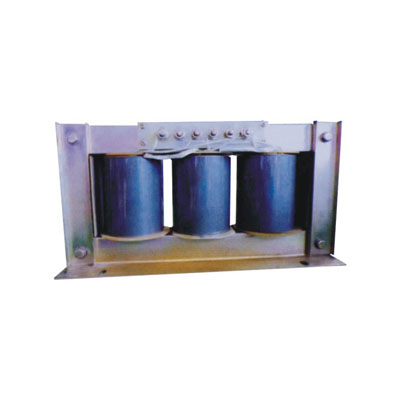

   本型电压互感器为外铁型铁芯，具有三个心柱和两个边柱，采用冷轧硅钢片叠装而成，干式绝缘。

   本型互感器的出头标记为：一次为A、B、C、O二次为：b、c、O。辅助二次为d.xd。当一次加有电压时，二次线圈不得短路，否则互感器将被烧毁。

 三、技术参数：
