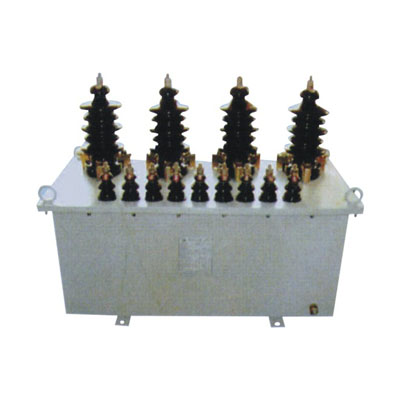

JSZWK-3、6、10型户外抗谐振三相电压互感器

产品说明

1.产品符合标准GB1207-2006和IEC60044-2；

2.额定电压：3KV、6KV、10KV；

3.额定频率：50HZ或60HZ ；

4.负荷功率因数：cosΦ=0.8（滞后）；

5.额定电压下励磁时，承受1s外部短路无损伤。

1. 产品执行标准

GB1207-2006《电磁式电压互感器》及IEC60044-2《电压互感器》。

2. 使用条件

①环境条件：环境温度户内式在-5℃~+40℃之间；户外式在-25℃~40℃之间，日平均气温不

超过30℃。相对湿度不大于85％。

②海拔高度不超过1000m。

③大气中无严重污秽及侵蚀性、放射性及爆炸性气体存在。

④不能安装在有剧烈振动和撞击的地方。

3. 注意事项

  电压互感器二次绕组不得短路，否则互感器将被烧毁。一次绕组的重复工频耐压试验应在规定试电压值的80％下进行。

4. 使用说明

  电压互感器接地保护用的绕组以往称为“零序电压线圈”，其准确级标注为3B 或6B，其中3、6表示误差限值，B表示保护，GB1207-2006中规定：保护用电压互感器的准确级是以该准确级在5％额定电压到额定电压因数相对的电压范围内最大允许电压误差的百分数标称，其中标以字母P，保护用电压互感器的标准准确级为3P和6P。

5  技术参数表

额定电压比（V）	准确级组合及额定输出(VA)					极限输出(VA)	额定绝缘水平(KV)
	0.2	0.5	0.2/0.5	0.5/0.5	6P
	60	120	/	/	100	1000	3.6/25/40
							7.2/32/60
	75	150				1500	12/42/75
	/	/	50/80	90/90		1000	7.3/32/60
			75/120	120/120		1500	12/42/75
