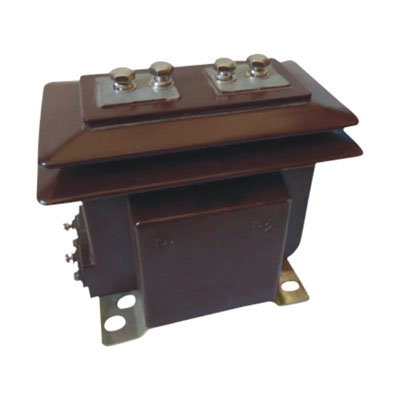

LZZBJ-10系列电流互感器
一、概述
本型电流互感器为环氧树脂真空浇注支柱式结构,适用于额定频率50HZ，额定电压10KV及以下的电力线路及其设备作电流、电能测量和继电保护用。
主要用于GZS-10（VD4、VSI）中置柜，XGN-10箱式
二、技术参数
产品符合标准GB1208-1997和IEC185之规定；
额定绝缘水平：12/42/75KV；
产品型号 | 额定电流比（A） | 级次组合 | 准确级及额定输出（VA） | 一秒热稳定电流（KA/1S） | 动稳定电流（KA） | |||
0.2S | 0.2 | 0.5 | 10P15 | |||||
LZZBJ-10 | 20/5 | 0.2S/10P15 | 10 | 10 | 15 | 15 | 1.8 | 4.5 |
30/5 | 2.7 | 6.75 | ||||||
40/5 | 3.6 | 9 | ||||||
50/5 | 4.5 | 11.25 | ||||||
75/5 | 6.75 | 16.9 | ||||||
100/5 | 9 | 22.5 | ||||||
150/5 | 13.5 | 33.75 | ||||||
200/5 | 18 | 45 | ||||||
300/5 | 22.5 | 56.25 | ||||||
400/5 | 30 | 75 | ||||||
600/5 | 30 | 75 | ||||||
800/5 | 40 | 100 | ||||||
1000/5 | 50 | 125 | ||||||
