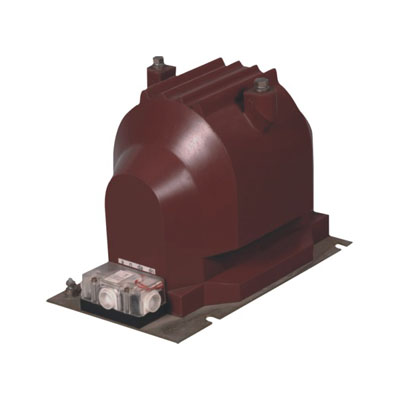

JDZ(X)11-3，6，10、UNZ10型电压互感器

联系电话：18581858999 028-87690718


一、JDZ11-3、6、10/UNZ10型电压互感器概述
JDZ11-3、6、10/UNZ10型电压互感器为单相环氧树脂浇注绝缘全封闭产品，适用于额定频率50HZ或60HZ、额定电压3KV、6KV、10KV的中性点非有效接地的电力系统中，作电能计量、电压监测和继电保护用。本产品符合IEC186及GB1207-1997《电压互感器》标准
二、型号含义

三、结构简介
本系列电压互感器为环氧树脂绝缘全封闭结构，铁心与绕组浇注成一体，体积小，重量轻，二次引线端用出线盒罩住，并有三个不同方向的馈线出口。
四、技术参数
1.负荷的功率因数：COSφ=0.8（滞后）
2.表面爬电距离：满足II级污秽等级
3.产品性能符合标准：GB1207-1997《电压互感器》和IEC186
4.其它技术参数见下表

型号	额定电压比（V)	额定频率（hz)	准确级及相应的额定输出（vA)				极限输出（VA)	额定绝缘水平（KV)	备注
型号	额定电压比（V)	额定频率（hz)	0.2	0.5	1	6P	极限输出（VA)	额定绝缘水平（KV)	备注
JDZ11-3A	3000/100	50,60	40	100	200	100	300	3.6/25/40	同UNZ10
JDZ11-6A	6000/100		40	100	200	100	300	7.2/32/60
JDZ11-10A	10000/100		40	100	200	100	300	12/42/75
JDZ11-3B	3000/100		50	120	240	100	500	3.6/25/40
JDZ11-6B	6000/100		50	120	240	100	500	7.2/32/60
JDZ11-10B	10000/100		50	120	240	100	500	12/42/75
JDZX11-3A	3000/√3/100/√3/100/3		30	90	180	100	400	3.6/25/40	同UNZ10
JDZX11-6A	6000/√3/100/√3/100/3		30	90	180	100	400	7.2/32/60
JDZX11-10A	10000/√3/100/√3/100/3		30	90	180	100	400	12/42/75
JDZX11-3B	3000/√3/100/√3/100/3		40	100	200	100	600	3.6/25/40
JDZX11-6B	6000/√3/100/√3/100/3		40	100	200	100	600	7.2/32/60
JDZX11-10B	10000/√3/100/√3/100/3		40	100	200		600	12/42/75
JDZX11-3AG	3000/√3/100/√3/100/3			60			400	3.6/25/40
JDZX11-6AG	6000/√3/100/√3/100/3			60			400	7.2/32/60
JDZX11-10AG	10000/√3/100/√3/100/3			60			400	12/42/75
JDZX11-3BG	3000/√3/100/√3/100/3			60			600	3.6/25/40
JDZX11-6BG	6000/√3/100/√3/100/3			60			600	7.2/32/60
JDZX11-10BG	10000/√3/100/√3/100/3			60			600	12/42/75

5.该系列产品包括JDZ11-3A、6A、10A;JDZ11-3B、6B、10B；JDZX11-3AG、6AG、10AG；JDZX11-3BG、JDZX11-6BG、JDZX11-10BG；JDZX11-3A、JDZX11-6A、JDZX11-10A；JDZX11-3B、JDZX11-6B、JDZX11-10B六种电压互感器
