一、概述

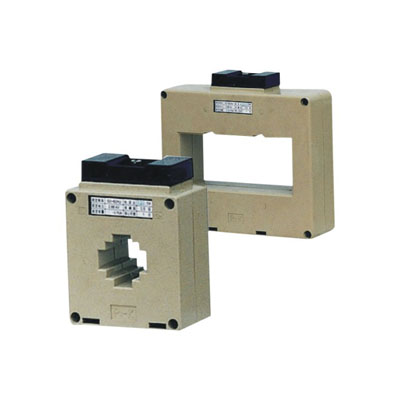

BH、BH、SDH型电流互感器为电力部、机械部GCS型低压轴出式开关柜的电流互感器、专用于低压GCS型低压轴出式开关柜的配套元器件、主要用途:SDH测量用，SDL接地指示用，SDL1零序保护用。
本系列互感器的外壳为阻燃材料注盟而成、性能指标高、强度大、外形美观。安装方式有：直条板固定、弯板固定、垂悬盘固定三种，由户内按需选用。
一次为5-10的小电流互感器，可提供带一次线圈和不带一次线圈两种供用户选用，本型感器体积小，重量轻，绝缘性优良。产品符合GB120B-2006（电流互感器）标准。
二、技术参数：
型号 | 额定电压比（Ｖ） | 汇流排 | 穿心匝数 | |||
截面尺寸（ｍｍ） | 根数 | 精度等级 | 额定负荷（ＶＡ） | |||
SDH-02 | 15／１５－２０／５ | 0.2、0.5 | 5 | 10 | ||
３０／５－４００ | 5 | |||||
．５０／５ | 3 | |||||
．７５／５ | 2 | |||||
１００／５ | 2 | |||||
１５０／５－２００／５ | 30×5 | 1-2 | 1 | |||
SDH-01 | ３００／５－４００／５ | 40×5 | 1-2 | 0.2、0.5 | 5 | 1 |
SDH-1 | ４００／５－５００／５ | 50×5 | 1-3 | 0.2、0.5 | 5 | 1 |
SDH-2 | ５００／５－８００／５ | 60×10 | 1-2 | 0.2、0.5 | 10 | 1 |
SDH-3 | ８００／５－１０００／５ | 20×10 | 1 | 0.2、0.5 | 10 | 1 |
SDH-4 | １０００／５－１５００／５ | 100×10 | 1-3 | 0.2、0.5 | 15 | 1 |
SDH-5 | ２０００／５－５０００／５ | 120×10 | 1-5 | 0.2、0.5 | 20 | 1 |
SDH-0.66B | ５／５－１００／５ | 5 | 1 | |||
