6KV，10KV 您当前的位置：网站首页 > 产品展示 > 户外组合互感器计量箱 > 6KV，10KV

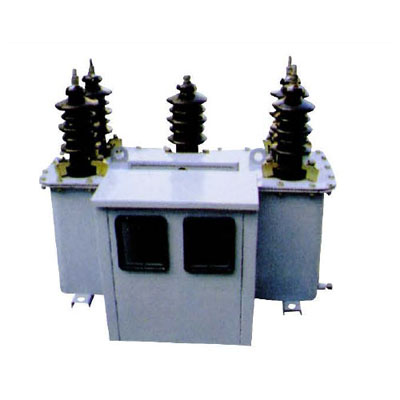

JLSZW口-6、10型户外高压电力计量箱

联系电话：18581858999 028-87690718

一、JLSZW口-6、10型户外高压电力计量箱概述

JLSZW口-6,10型三相户外干式高压电力计量箱{组合互感器)，由两台或三台单相电压五感器（PT）及电流五感器（CT)组成，PT,CT均为电磁式。
本型五感器适用于额定频率50Hz三相交流、额定电压为6kv，10kv电网上用作电能计量，并安装在供电变压器的高压侧，仪表箱内装三相有功电度表及无功电度表，是用来直接测量高压线路中有功和无功电能电器设备。

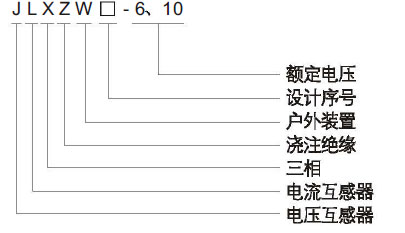

二、型号含义

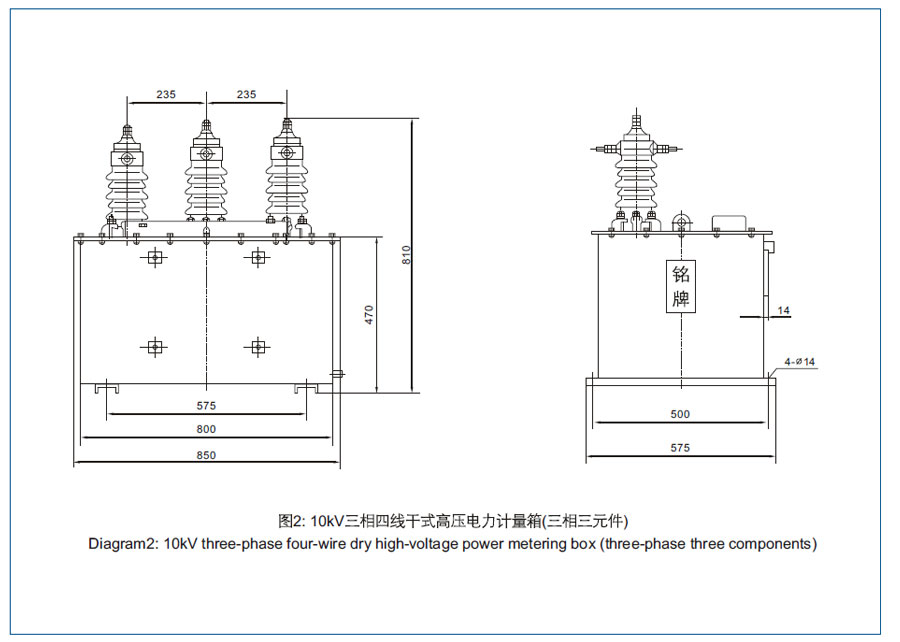

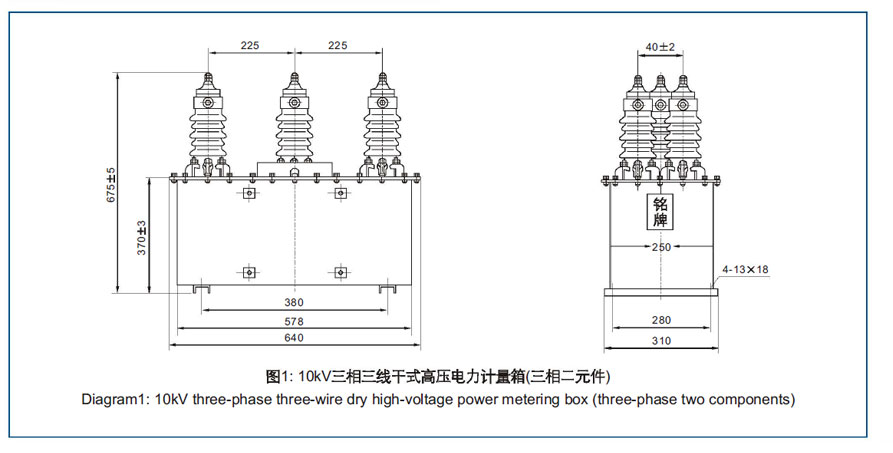

三、外形及安装尺寸

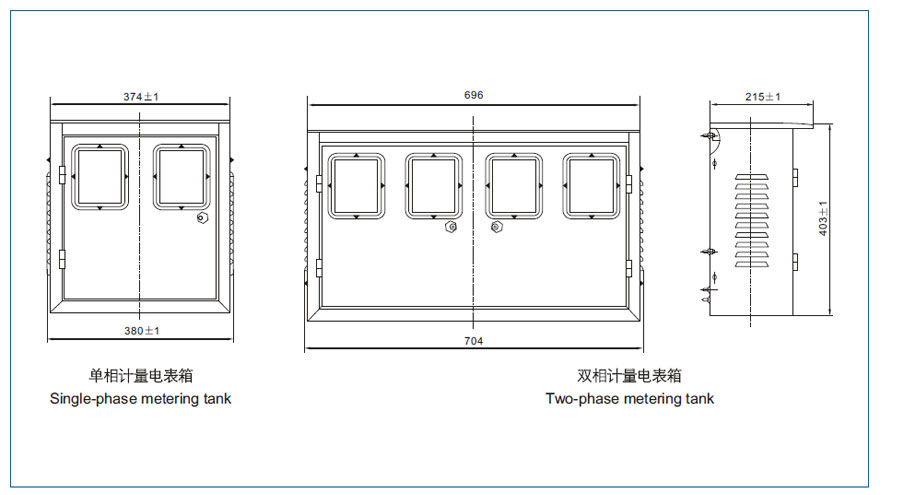

四、电表箱外形表

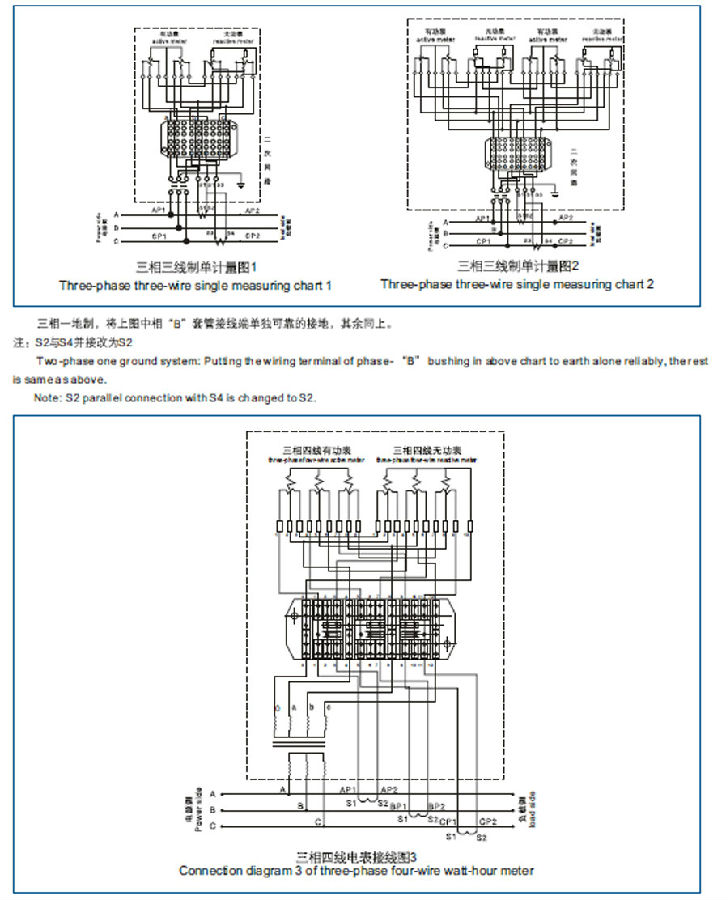

接线原理图
