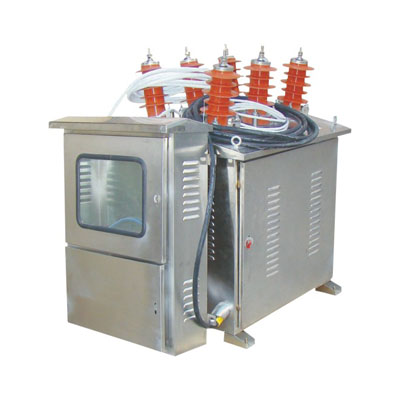

JLSZV-10Y型预付费计量箱

一、概述

JLSZV-10Y预付费计量箱（以下简称计量箱）主要用于10kV配电线路中5000kVA以下的电力用户或变电台区，同控制器及计量表配合起到高压计量、预付费控制等作用。其功能相当于10kV用户分界。开关及高压计量箱综合功能。计量箱由计量开关本体和控制箱两部分组成，本体与控制箱之间通过电缆连接。计量箱本体内配置高压真空灭弧室、永磁操动机构、计量电压互感器、计量电流互感器、机械分合闸机构。控制箱内预留了一块三相多功能电度表、手机或IC卡预付费控制器的安装位置。

 二、使用环境条件

周围空气温度：上限：＋40℃，下限：－30℃

海拔高度：≤1000m

地震：地震强度不超过8度

风压：≤700Pa（相当于风速34m/s）

空气污秽等级：Ⅲ级

覆冰厚度：≤10mm

安装场所：无易燃、爆炸危险、化学腐蚀及剧烈震动的场所。

三、主要技术参数及功能特点

4.1 计量箱主要技术参数：

4.2功能特点：

Ø  开关和计量箱一体化布置，体积小，安装方便，综合成本低，特别适用于用户台区的高压预付电费控制。

Ø  真空永磁开关：结构简单可靠，运动灵活，机械寿命长‚需要的操作功小，更适合于电动远程操作。

Ø  整体制作，箱门封死，防窃电。

Ø  进出线套管采用硅橡胶防护，环氧树脂浇注制作。
