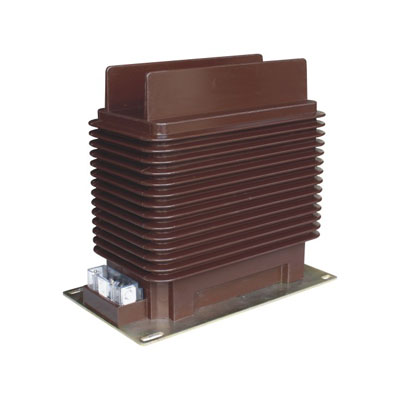

一、LZZBJ9-35型电流互感器概述(Description)
本系列电流互感器为环氧树脂浇注全封闭产品，适用于额定频率50Hz或60Hz、额定电压35kV及以下的电力系统中，作电能计量、电流测量和继电保护用。本产品符合IEC44-1：1996及GB1208-2006《电流互感器》标准。
二、结构简介(Construction)
本系列电流互感器为全封闭支柱式结构，耐污染及潮湿，尺寸小，重量轻，适用于任何位置、任意方向安装。LZZBJ9-35适用于宽度为1.2米的中置柜。
三、技术参数
1、额定绝缘水平：40.5/95/185kV
2、额定二次电流：5A，1A
3、额定一次电流、准确级组合、额定输出及动、热稳定电流见表
4、局部放电水平符合GB1208-2006《电流互感器》标准。
型号 | 额定一次电流(A) | 准确级组合 | 额定输出（VA） | 短时热电流 | 额定动稳定电流 |
LZZBJ9-35A | 20-100 | 0.2S/5P10 | 10/15 | 150I1n | 375I1n |
150-200 | 0.5/5P10 | 15/15 | 31.5/1 | 80 | |
300-500 | 0.2S/5P20 | 10/15 | 31.5/2 | 80 | |
600-1250 | 0.5/5P20 | 15/15 | 31.5/2 | ||
LZZBJ9-35B | 2500-3150 | 0.2S/0.5/5P10 | 10/15/15 | 40/2 | |
0.2S/0.5/5P20 | 10/15/15 | ||||
0.2S/5P10/5P20 | 10/15/15 | ||||
0.5/5P10/5P20 | 15/15/15 | ||||
LZZBJ9-35C | 0.5/10P10/10P10/10P10 | 15/15/15/15 | |||
0.2S/0.5/10P10/10P10 | 10/15/15/15 | ||||
0.2S/10P10/10P10/10P10 | 10/15/15/15 | ||||
