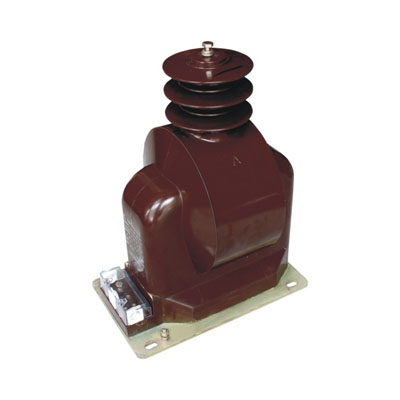

JDZX(F)9-35电压互感器

一、JDZX(F)9-35W型户外电压互感器概述：
  本型户外电压互感器为户外环氧树脂浇注绝缘全封闭结构，适用于额定频率50Hz或60Hz、额定电压3-35kV及以下的中性点非有效接地电力系统中，作电能计量、电压监测和继电保护用。本产品符合IECl86及GBl207-2006《电压互感器》标准。

二、结构简介：

本型电压互感器采用户外环氧树脂全封闭浇注，具有耐电弧、耐紫外线、耐老化爬电距离大、局部放电量小、抗过电压能力强等特点。体积小、重量轻，适宜于任何位置、任意方向安装。

三、使用条件
1．环境温度：-25℃～+40℃;
2．污秽等级：Ⅳ级。
四、技术参数
1．技术参数见表；

产品型号	额定电压比（V)	准确级组合	额定输出(VA)	极限输出（VA)	额定绝缘水平（KV)
JDZX9-35		0.2/6P	30/100	600	40.5/95/200
		0.5/6P	50/100
JDZXF9-35		0.2/0.2/6P	20/20/100	2×300
		0.2/0.5/6P	20/30/100
		0.5/0.5/6P	30/30/100

2．符合GBl207—2006《电压互感器》标准。
