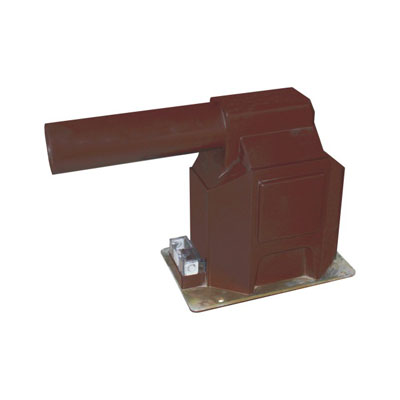

JDZX11-35R型电压互感器

一、JDZX11-35R型电压互感器概述

JDZX11-35R电压互感器为环氧树脂浇注全封闭结构，适用于额定频率50Hz或60Hz、额定电压35kV的电力系统中，作电能计量、电压监控和继电保护用。本产品符合IEC60044-2及GB1207《电压互感器》标准。

二、结构简介

本型电压互感器体积小、抗过电压能力强，一次带有熔断器保护、熔断器装在互感器内部，直接避免因用户配置熔断器浪费开关柜的有效空间，其熔断器的熔断电流与互感器短路承受能力相匹配，能有效地保护互感器因电网出现故障时不被烧毁。

三、技术参数表：

型号	额定电压比 (kV)	准确级组合	额定输出 (VA)	极限输出(VA)	额定绝缘水平（kV）
JDZX11-35R		0.2/6P	30/100	600	40.5/95/200
		0.5/6P	100/100
JDZXF11-35R		0.2/0.2/6P	15/15/100	2×300
		0.2/0.5/6P	15/30/100
		0.5/0.5/6P	30/30/100
