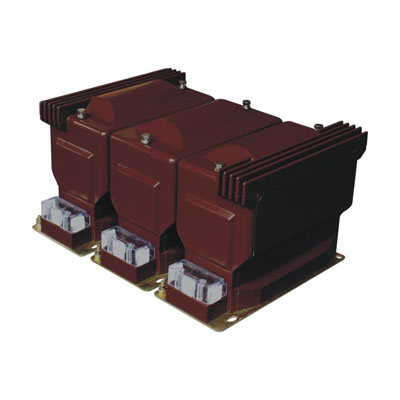

JDZX9-10、6G1型电压互感器

一、JDZX9-10、6G1型电压互感器概述：

JDZX9-10本型电压互感器为单相、户内型产品，适用于额定频率50Hz、额定电压10kV及以下。中性点不直接接地的电力系统中作电压测量、电能计量及继电保护用。

二、结构简介：

本型电压互感器为全封闭、支柱式结构，采用环氧树脂浇注成整体，一、二次绕组及铁芯均浇注在环氧树脂中，具有优良的绝缘性能和防潮能力，互感器不需要特别维护，只需定期清除表面即可。一次绕组为非全绝缘，故只能做感应耐压试验。体积小、质量轻，适宜于任何位置，任意方向安装。二次出线端子处安装有防盗接线盒，三个方向均有出线孔，可以不同方向引出二次接线，安全可靠。产品底部的安装板上有接地螺栓及四个安装孔。

三、产品若能符合下列条件即可使用：

1．工频试验电压符合GB1207-97及GB311.1-97的要求；

2．空载损耗、空载电流及线圈的直流电阻符合出厂试验报告；

四、技术参数表：
