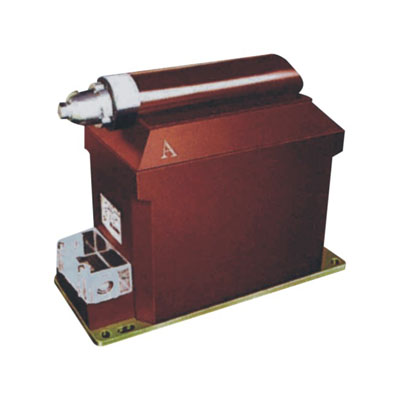

JDZX18-3、6、10R1型电流互感器

一、JDZX18-10R1电压互感器概述

JDZX18-10R1电压互感器为单相户内用全封闭型环氧树脂浇注产品，供额定频率为50Hz或60Hz，设备最高电压12kV及以下交流系统中做电压、电能测量及继电保护用。带熔断器保护，及剩余电压绕组。

二、JDZX18-10R1型电压互感器使用条件

1.海拔高度不超过3000米；
2.周围环境温度不高于+40C，不低于- 5度
3.周围空气的相对湿度不大于85%（ 20度 ；
4.满足II 污秽等级；
5.安装场所无腐蚀性的气体
6.额定绝缘水平：JDZ10-6型7.2/32/60kV 、JDZ10-10型12/42/75kV

三、技术参数

额定电压比（A）	额定二次输出(VA)							极限输出(KV)	额定绝缘水平(KV)
	0.2	0.5	1级	3级	0.2/0.2	0.5/0.5	6P
					0.2/0.5
	20	50	90	200	/	/	50	400	3.6/25/40
									7.2/32/60
									12/42/75
	/	/	/	/	15/15 15/20	30/30	50	200/200
